電波観測設備の紹介(旧)

目次

• 観測システムの構成
• アンテナ
• 受信機(無線機)
• 記録方法
  • パソコン
    • ハード
    • HROFFT
    • 時刻合わせ(桜時計)
  • ペンレコーダー
    • 整流回路
    • 記録用紙
  • ビデオデッキ

観測システムの構成

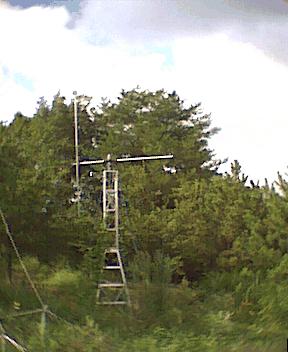

アンテナ

受信機(無線機)

ＦＲＯ(ＦＭラジオ放送を利用)

ＦＭラジオ

ＨＲＯ(50MHz帯のアマチュア無線を利用)

53.750MHz   アマチュア無線機またはレシーバーなど

ＭＵＲＯ(京都大学超高層電波研究センターのＭＵレーダーの電波を利用)

46.500MHz   マルチバンドのレシーバーなど

現在、使っている機器です。

下　：無線機

左上：記録用パソコンのマウス

右上：モニタ用スピーカー

流星エコーを聞くだけであれば、アンテナと無線機が揃えばOKです。実際に音を聞いてみて下さい。

記録方法

パソコン

もっとも、楽な方法です。このＷｅｂページを見ているあなたは、 もちろんパソコンをもっていますよね。そのパソコンに サウンドカードが付いていれば、そのパソコンを使って記録しましょう。
無線機の出力(外部出力やイヤフォン、ヘッドフォン端子)とパソコンのサウンドカードの 入力端子(ラインインやマイク端子)をオーディオケーブルでつないでやります。 後は、パソコンで大川さんが作ったHROFFTを実行するだけです。

ハード

観測に使っているパソコンは、廃品を集めて組み立てたパソコンですので、 自然にもやさしく懐にもやさしい、リサイクル&０円パソコンです。

このパソコンのスペックは

CPU

AMD5x86-P75 133MHz

メモリー

24M

HDD

500M ＋ 観測データ保存用(HDD)

サウンドカード

Jazz16

LANカード

NE2000互換

ついていないもの

モニター、FDD(^_^;)、CD-ROMなど

このパソコンがWindows95上でHROFFTだけを動かす時の 最低のスペックと考えた方がいいと思います。 このパソコンでエクスプローラを動かしたり、マイコンピュータを開くだけで HROFFTの画面表示が無くなってしまいます。 また、運が悪ければマシン自体が止まってしまうこともあります。
このパソコンの様に観測記録だけしか使わないで他には 一切操作しないようにすれば利用は可能ですが、 新たにパソコンを用意するのであれば、CPUパワーはできるだけあったほうがいいと思います。

一番上の５インチベイには、HDDのリムーバルケースを組み込んでいます。
観測記録は、この中のHDDの記録されるようにしています。
データの持ち帰りは、HDDごと差し替えて持って帰っています。

HROFFT

埼玉県立大宮工業高等学校の大川一彦さんが、ＨＲＯの為に作って下さったソフトです。
ＨＲＯ為に作られているので、シンプルでとても使いやすいソフトです。

時刻合わせ (桜時計)

流星雨の出現予報以上に、パソコンの時計はあてにはなりません。 パソコンで記録をするためには、時計をしっかり合わせてやる必要があります。
ネットワーク(インターネット)上には正確に時刻合わせをされたコンピュータが あります。定期的にそのコンピュータの時計と自分のパソコンの時計を合わせて やることで、正確な時刻を保持することができます。
そのような作業を自動的にやってくれるソフトはたくさんありますが、 色々試した結果、使いやすく、しかもフリーで使えるということで、 宇野信太郎さん作成の 桜時計を使っています。

ペンレコーダ

電圧の変化を紙に記録する装置です。

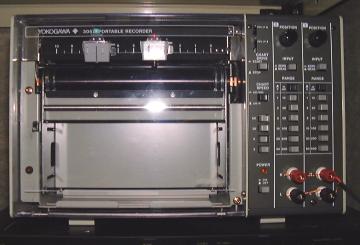

たまたま、手元にあった、 横河のポータブルペンレコーダＴｙｐｅ３０５７です。 以前はこれをつかって記録していたこともありますが、 パソコン&HROFFTで記録するほうが便利なので、今では使っていません。
記録紙が巻物のようにながーくなるので、全体をざーっとみるには見るには向いています。 しかし、流星とノイズとを見分けるのが難しく、流星の数を数えるだけでも大変でした。
たまたま、ペンレコーダーを持っている人以外は使う必要はないと思います。

整流回路

無線機からでてくる音の信号は、交流なので直接ペンレコーダにつなぐことができません。
ダイオードとコンデンサを使って整流(直流に)してからペンレコーダにつないでやります。
そうすると、音の大きさが紙に記録されます。 整流回路の回路図等は後日公開します。

記録用紙

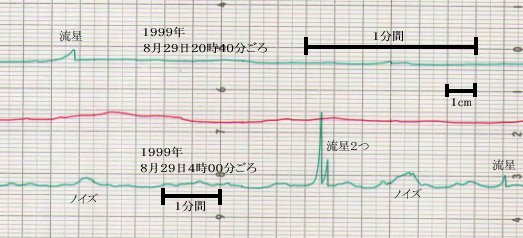

実際に観測した記録紙です。
紙の節約のため、３回記録させています。
上の線と下の線とは、紙送りの速さが違います。
紙送りが速いほうが流星とノイズの違いが見分けやすくなりますが、 記録できる時間が短くなります。紙送りが遅いとその逆になります。
また、記録始めと終りには、必ずタイムマークをいれ、 記録用紙に日付と紙送り速度とを書き込んでおくようにしましょう。 そうしないと、あとでいつの記録かわからなくなってしまいます。

録音装置(ビデオデッキ)

録画ではなく、録音に使います。
カセットテープに録音してもいいですが、ビデオテープの方が長時間録音できるので、 テープの交換の手間が省けます。
現在市販されているビデオテープでは、２１０分テープというものがあります。 ３倍モードで録音すると、１０時間半の録音ができます。
また、ステレオで録音できるので、Ｒには無線機の音を、Ｌには１１７の時報や ＪＪＹなどを記録しておけば、あとで解析するときに便利です。 また、ビデオカメラで時計を撮影して時刻を記録する方法もあります。
こうしておけば、後で何度でも聞きなおすことができますが、２４時間録音したものは ２４時間かけなければ全部聞けないということを忘れないようにしましょう。

一部のビデオデッキでは５倍モードで録画できるものがあるそうです。 これと２１０分テープを使うと、１７時間半の録音が可能です。
